とりあえず、スペース的に何の問題もなくZALMANケースにSSIEEBのマザボは収まった。
で、CPUの取り付け。まぁ、なんてことはないけど、帯電してる静電気は放電しておきましょ。特にこの季節は体に静電気がたまりやすいので。

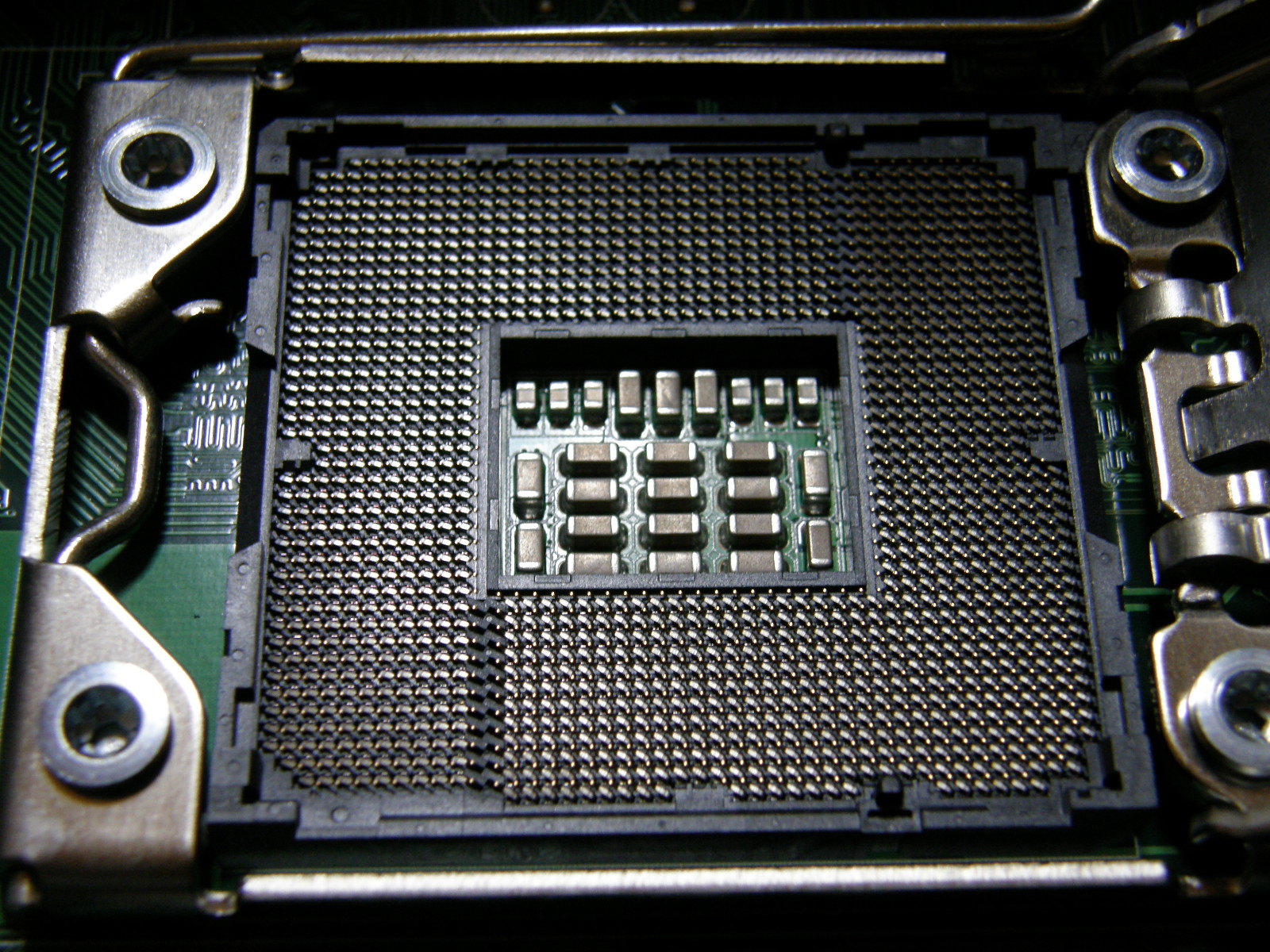

LGA1366

LGA1366&E5520

この作業を2回やる。

Dual CPU

2個セット完了。

CPUクーラー取り付け

CPUクーラー。これも2個セット。

ＣＰＵクーラー２個

2個の隙間はやっぱりギリギリ。

ＣＰＵクーラー２個

ＡＴＸ電源の選定は結構悩んだ。本来サーバーマシンには電源の２重化が必要だが、とりあえず・・・。

普通のマザーだと、シングルＣＰＵなので、ＡＴＸ20（+4）pinと8（4）pinがあれば良いが、今回のマザーではデュアルＣＵＰの構成となるので、ATX8pinが2個必要。（マザーによっては1個で良いのもありそう。）

このＡＴＸ8pinを2系統持っているＡＴＸ電源が殆どない中、ようやく決めた。

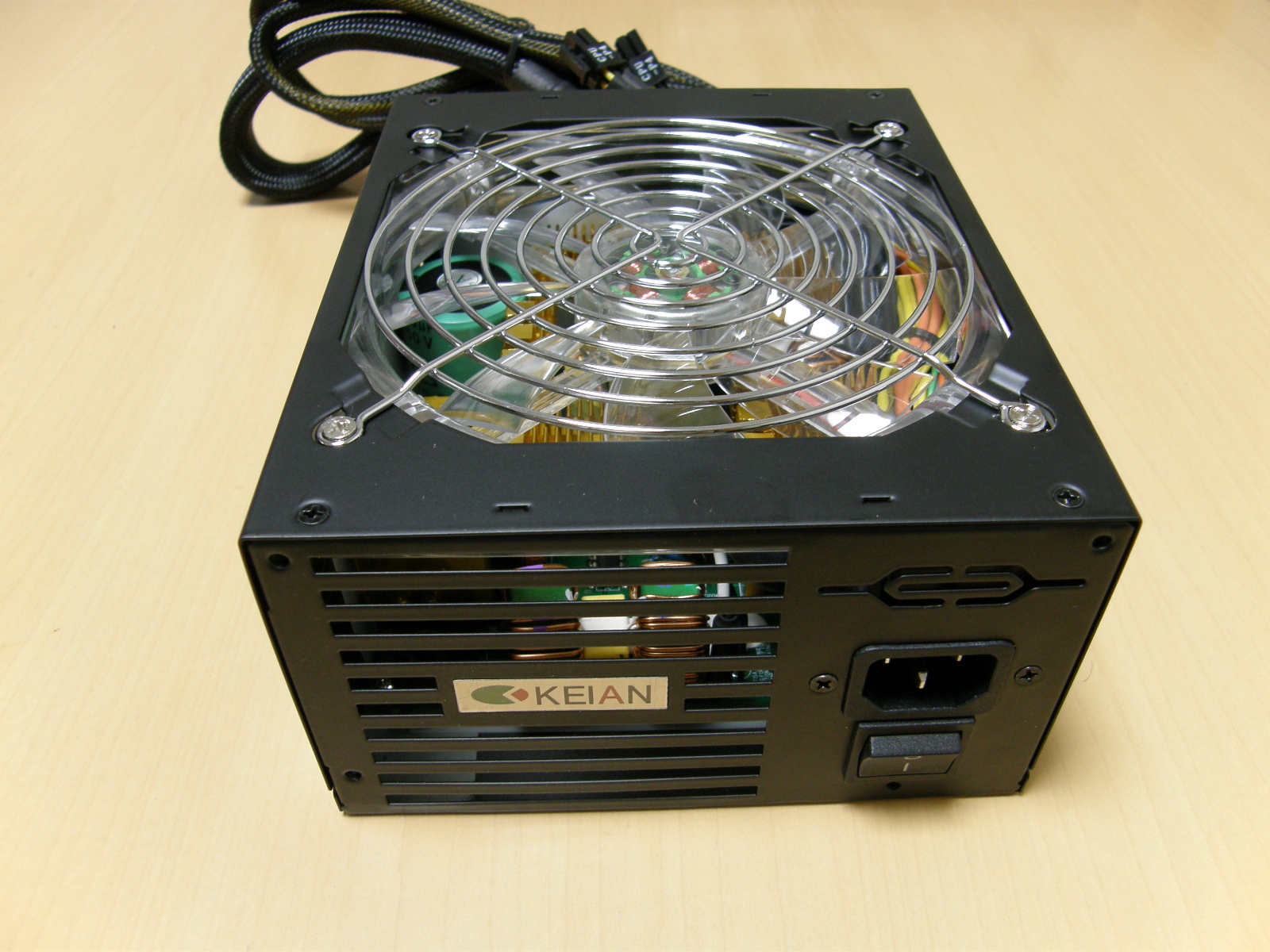

ＡＴＸ電源KT-S1000-14A KT-S1000-14A

KT-S1000-14A

KT-S1000-14A

価格、スペックのバランス的に、今の所はXeon E5520で我慢。

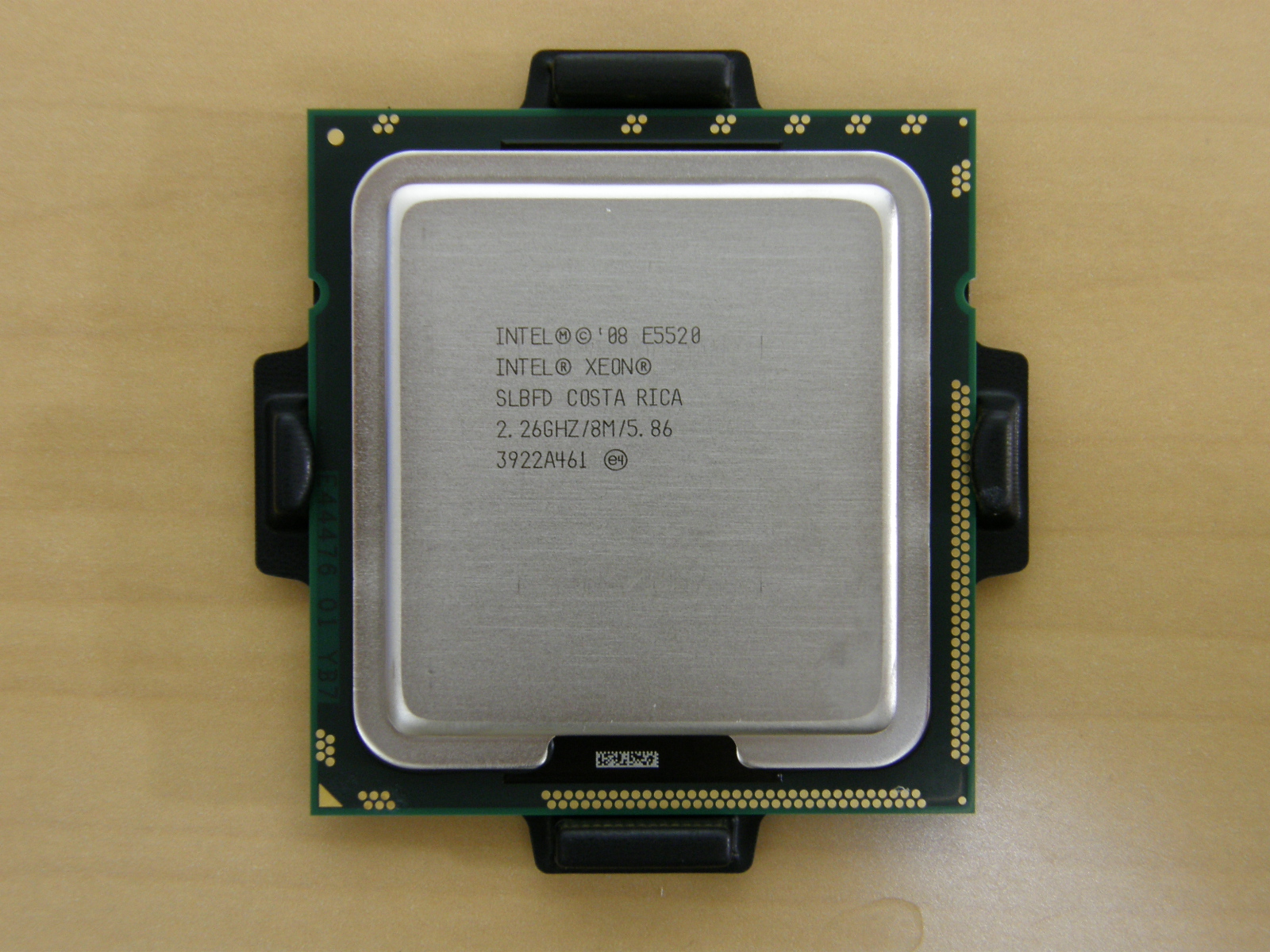

Xeon　E5520

キャッシュ8MB
4コア

Xeon　E5520

要するにこれが2個程載る訳です。

CPUクーラーインテル純正のリテールクーラーSTS100CCPUクーラー

まぁ、これまたいろいろ探してみたけど、ないない。
LGA1366に対応するものは割といろいろあったが、
どれもゲーマーご用達な感じで・・・でかい。

CPUクーラー

LGA1366で90mm×90mm×150mmに収まるクーラーはない。
90mm×90mmに拘る理由は、デュアルの2個並びだから・・・。
まぁ、基本定格でゆるりとじっくり動かせればよいので純正。
わざわざ探してみたのは、クーラーが別売りだった為、なんとなく結局インテルを買わされるのがムカついただけ（笑）
ラックの場合1Uに収まるクーラーにする必要がある為、別売りにしているだけなんだろうけど。

CPUクーラー

透明のカバーは保護カバー。
外して使う。

マザーボードが届いた。

お手頃価格だったのでASUSのZ8NR-D12にした。

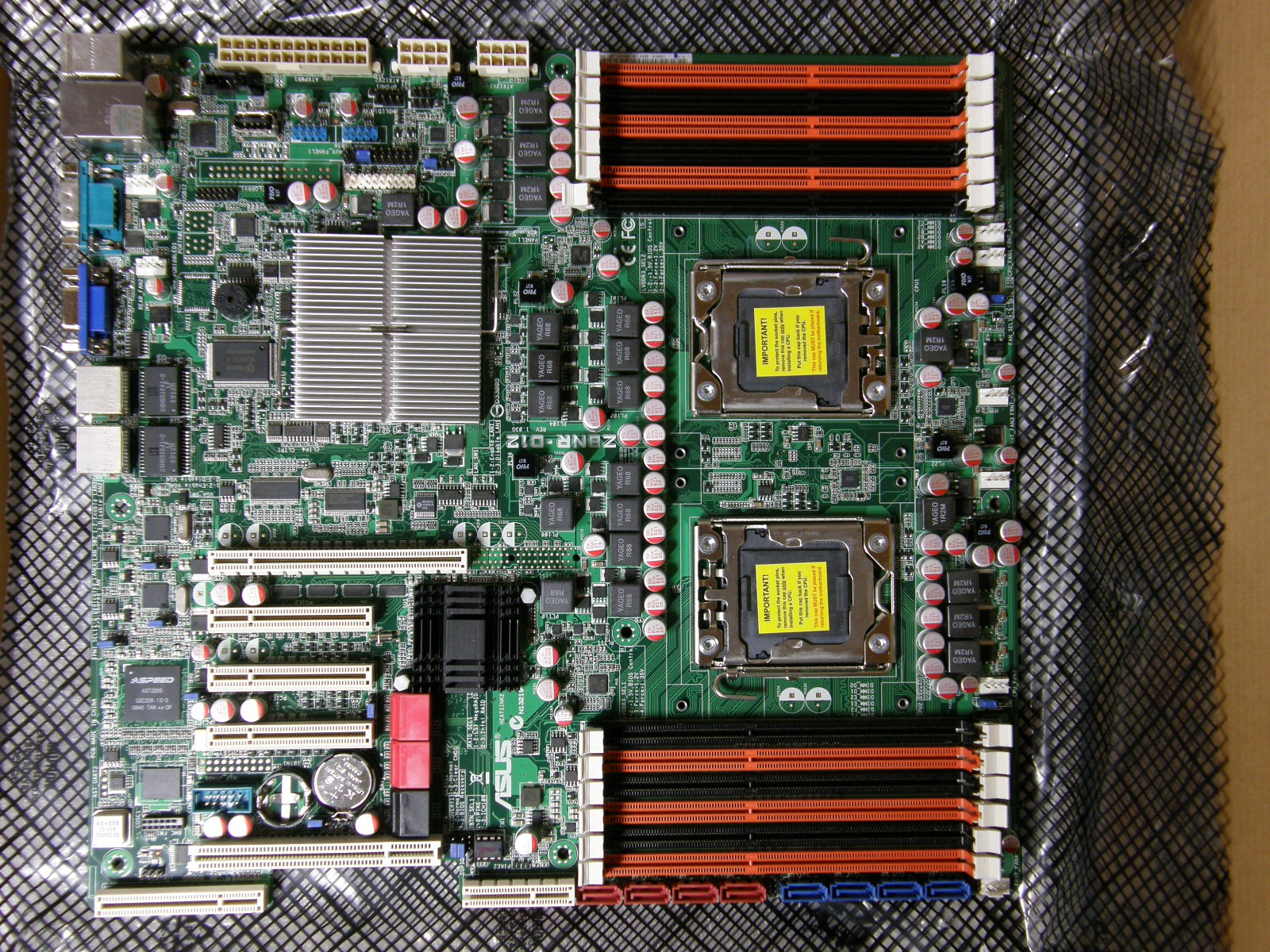

Z8NR-D12　全体

Z8NR-D12

LGA1366×2個
DDR3×12本

Z8NR-D12　メモリスロット

メモリはMAXの構成だと96GB積めるようになっている。

あはは・・・（^^； って感じ。

もちろん、そんなには積まない。

 てか、積めない。

Z8NR-D12　背面パネル

いたってシンプル。

にしても、DLしたマニュアルを読んでいた限りでは、Internal connectorsの項目の一番目にFloppy disk drive connector(34-1 pin FROPPY1)の説明があるのだが現物を見てもコネクタ自体は無い。そんな訳ないと思うけど、パターンはあるので、部品の取り付け忘れか、仕様から削除されたのか・・・。

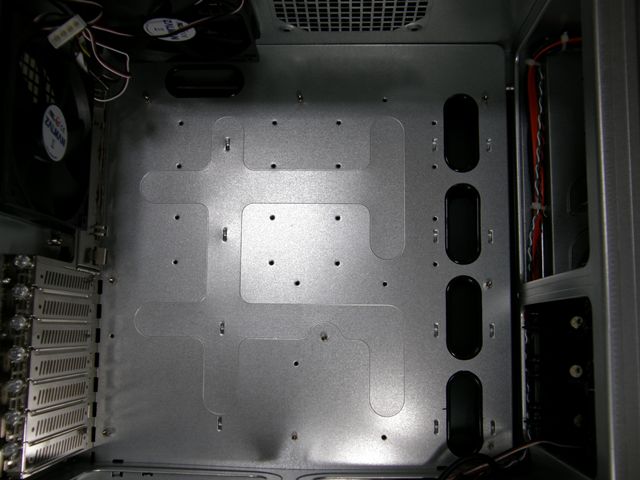

ＧＳ1000Plus内部

ＧＳ1000Ｐｌｕｓの写真を撮ってみた。

カタログでは歌っていないようだが、寸法的にはSSIEEBも入るハズ・・・なスペース。

ホットスワップ基盤

上段3.5inch×3には基盤なし。

写真は下段。オプションで4000円弱。

3.5inchベイ

上段3.5inchベイ

5inchベイ

5inchベイ
